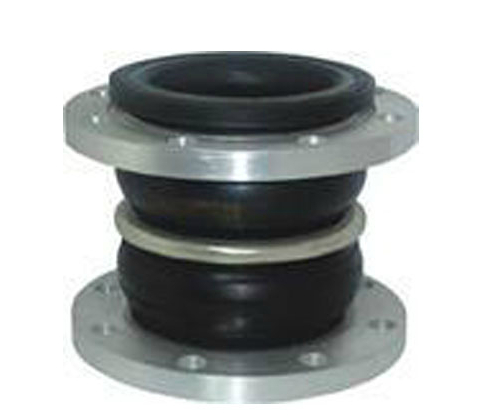

可曲撓雙球體橡膠接頭是
由內膠層、增強層有多層刮膠錦綸簾子布、外膠層復合的橡膠管組成。根據可曲撓橡膠接頭所選用介質不同橡膠材質也不同，有天然膠、丁苯膠、丁基膠、丁腈膠、
三元乙丙膠、氯丁膠、硅橡膠、氟橡膠等等。分別具有耐熱、耐酸、堿、耐腐蝕、耐磨、耐油等功能。可曲撓橡雙球體體膠接頭具有良好的綜合性能，所以它廣泛用
于化工、建筑、給水、排水、石油、輕重工業、冷凍、衛生、水暖、消防、電力等基礎工程。 雙球體可曲撓橡膠接頭——JGD-A型
注： 1.如介質為油，腐蝕性物質，工作環境溫度有特殊要求，訂貨時須說明。
2.法蘭連接符合BG4216.3～4216.5標準，下為附表。項目 公稱通徑DNmm 200～300（8-12″） 50～150（2-6″） JGD-A（1） JGD-A（2） JGD-A（3） 工作壓力MPa( kgf/cm 2 ) 1.0（10） 1.6（16） 2.5（25） 爆破壓力MPa( kgf/cm 2 ) 2.0（20） 3.0（30） 4.5（45） 真空度KPa(mm/Hg) 40（300） 53.3（400） 86.7（650） 適用溫度℃ -15～115特殊可達-30～250 適用介質 空氣、壓縮空氣、水、海水、熱水、油、酸、堿等化學物質
公稱通徑 DN 長度L
mm法蘭厚度b
mm螺栓數
n螺栓孔
直徑
mm螺栓孔中心
圓直徑mm軸向位移mm 橫向位移
mm偏轉角度
(a 1 +a 2 )mm 英寸 伸長 壓縮 50 2 165 18 4 17.5 125 30 50 45 35° 80 3 175 20 8 17.5 160 35 50 45 35° 100 4 225 22 8 17.5 180 35 50 40 35° 125 5 230 24 8 17.5 210 35 50 40 35° 150 6 325 24 8 22 240 35 50 40 35° 200 8 325 24 8 22 295 35 50 40 35° 250 10 325 28 12 22 350 35 60 35 30° 300 12 325 28 12 22 400 35 60 35 30°
